卧式壳管式冷凝器如何安装

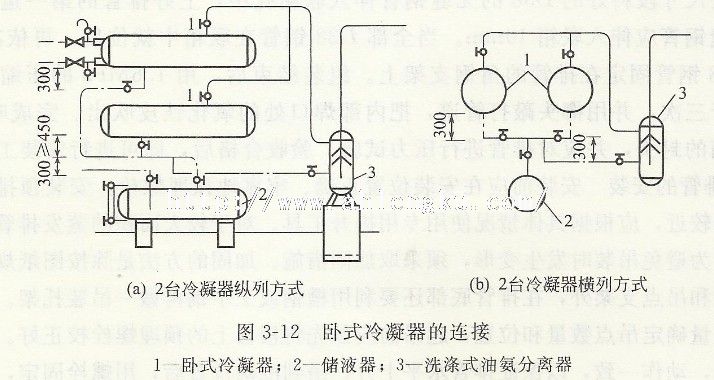

　　卧式壳管式冷凝器一般安装在室内，并与储液器叠起来安装，以减少室内占地面积。卧式冷凝器的安装位置安装在室内时，应考虑在它的一端留有相当于冷凝器内管子长度的距离，或在对准它的端部处开有门、窗，便于今后修理或更换管子。当与储液器叠加安装时，安装高度必须保证冷凝器中的氨液能顺利流到储液器中。因此，冷凝器出液管的截止阀应低于出液口至少300mm，使阀上方有一段液柱，从而能克服阀门及弯头的阻力；其出液水平必须高于油分离器进液管250～300mm。多台卧式冷凝器并联时，可以按如图3—12所示的两种方法布置。

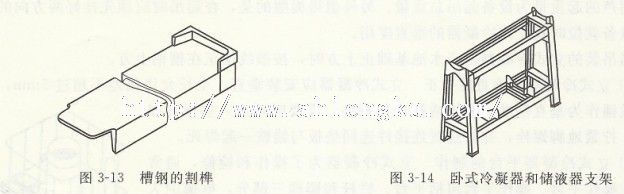

　　当卧式冷凝器与储液器叠加安装时，需要现场制作支架。在考虑支架结构时，主要是支架的稳定性、刚度和结构不影响配管等问题。支架一般用槽钢制作，槽钢与槽钢凹面的连接，应割榫焊接，槽钢榫头的划线模板，可取同规格的槽钢短废料，放在槽钢需割榫头处，用石笔划线，如图3—13所示。有些卧式冷凝器和储液器出厂时，筒体上只焊有鞍式支座衬板并无鞍式支座，而且卧式冷凝器与储液器两支座间距不一，一般卧式冷凝器支座间距要大些，因此支架制作应根据设备的实际尺寸和重量而定。如图3—14所示的支架，上面的鞍式支座问距大于下面储液器鞍式支座的间距。

　　卧式冷凝器的安装当卧式冷凝器与储液器叠加安装时，应先安装储液器，吊装时可利用支架挂葫芦，并将储液器就位于其上。卧式冷凝器的吊装可用人字抱杆葫芦吊装。安装后两设备的水平度应符合有关技术文件的规定。
