制冷压缩机安装时水平度如何调整

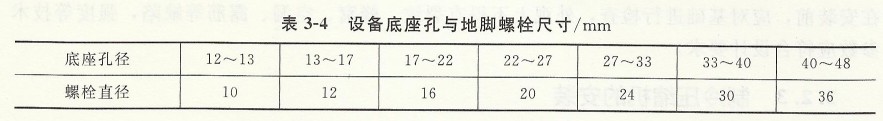

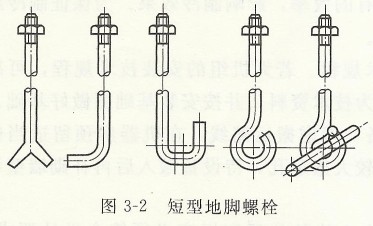

初平是在就位和找正之后,初步将制冷压缩机的水平度调整到接近要求的程度。待制冷压缩机的地脚螺栓灌浆并清洗后,再进行精平。初平前的准备 初平前的准备工作应从两方面进行,一是地脚螺栓和垫铁的准备;二是确定垫铁的垫放位置。地脚螺栓和垫铁是设备安装中常见的金属件。在安装过程牛,制冷压缩机一般用垫铁找平,再用地脚螺栓固定。地脚螺栓分为长型和短型两种。短型地脚螺栓适用在工作负荷轻和冲击力不大的制冷设备。短型地脚螺栓的长度为100~1000mm,它的式样很多,其外形如图3—2所示。地脚螺栓的直径与设备底座孔径有关,螺栓直径应比孔径稍小,一般可按表3-4所列尺寸选用。地脚螺栓的长度与其直径及垫铁高度、机座和螺母的厚度有关,在选择地脚螺栓的长度时,可按下式确定:
L=15d+S+(5~10)
式中L——地脚螺栓的长度,mm;
d——地脚螺栓的直径,mm;
S——垫铁高度、机座和螺母厚度的总和,mm。

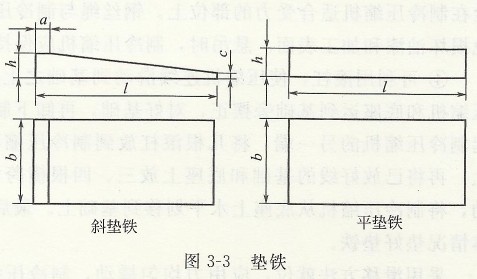

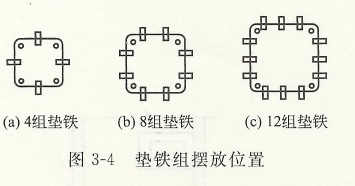

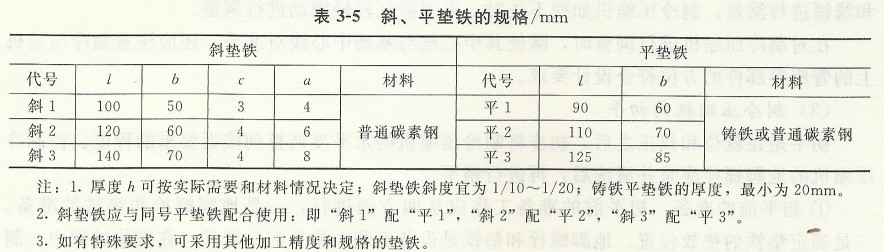

在冷冻设备安装中使用垫铁,是为了调整设备的水平度。垫铁的种类很多,有斜垫铁、平垫铁、开口垫铁、开孔垫铁、钩头成对垫铁及可调整垫铁等。在制冷设备安装中,常用的垫铁是斜垫铁和平垫铁。垫铁常用铸铁或钢板制成,厚垫铁多用铸铁,薄垫铁多用钢板。常用的斜垫铁和平垫铁外形及各部位尺寸如图3—3和表3—5所示。垫铁放置的位置是根据制冷压缩机底座外形和底座上的螺栓孔位置确定。其摆放形式如图3—4所示,可以是平垫铁也可以是斜垫铁。初平前应使垫铁组的中心线垂直于设备底座的边缘,平垫铁外露长度为10~30mm,斜垫铁外露长度为10~50mm。应尽量减少垫铁的数目,每一组垫铁一般不宜超过3块,并少用薄垫铁。在垫铁放置时,最厚的放在最下面,最薄的置于中间。垫铁应放置整齐平稳,接触良好。

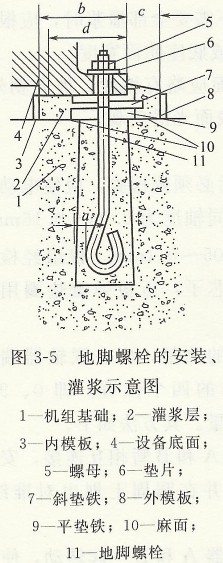

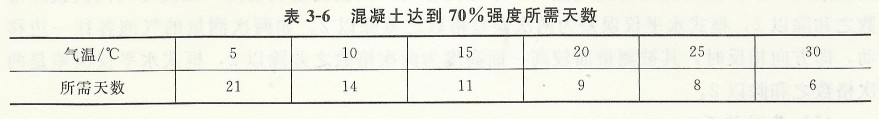

压缩机达到初平后,即进行二次灌浆,应用与基础混凝土标号相同或标号略高的细石}昆凝土,灌浇地脚螺栓,振动直到填实。每一个地脚螺栓孔的浇注必须一次完成,浇注后,要洒水保养,一般不少于7天(见表3—6)。到第二次灌浆的混凝土强度到70%以上时,再拧紧地脚螺栓。地脚螺栓的安装、灌浆方法见图3—5(图中a、b、c、d是安装制作尺寸,详细略)。
